关于IP-PBX的配置方法，WS824-3i和WS824-9i及NS9000的SIP功能调试

IP-PBX的原理就是通过网络进行通信，网络又区别为公网和局域网，如果要使用到公网进行互联，那么就必须有一个固定的IP地址，当然没有固定IP，使用动态域名解析也是可以的，只是它的效果没有那么好。默认IP地址是 192.168.1.211:8088

1、配置IP网络，重点是你要知道你路由器的IP网关是多少，这样你才可以配置电话交换机的网段，它要和你的局域网在同一个网段的，你在其它的设备上ping能够有数据才可以的。

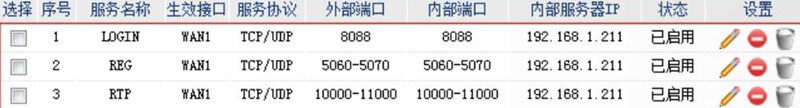

8088是网页访问端口，5060-5070是注册端口，10000-11000是流媒体端口，也就是语音数据端口，这些端口你必须要打开的。

如下图：

如右图：它是一个网络参数的设置，它的IP地址就表示固定的，是192.168.0.10，这个地址和你使用端口映射有重要的关系的，什么是端口映射呢？

比如你有一个固定的IP地址，但你公司可能有上百台和电脑相关的设备，都是通过同一个路由器上网的，端口的意思，就是它在这个局域网当中的一个门牌号码，可以让公网用户直接通过这个门牌号码找得到这个设备，所以端口映射是通过路由器来指路的，如果这个不通，那么你是肯定通过公网无法访问得到的。

2、SIP设置

SIP通用设置，绑定的UDP端口:5060   这是默认的端口，如果这个端口被占用了，是可以修改的；

外部IP地址:    公网的地址
外部主机域名: 公网的域名
外部刷新间隔: 60
本地网络地址: 192.168.0.0/255.255.255.0
NAT模式: 是 否 永不 路由
允许RTP重新邀请: 是 不nat 更新

关于组网：

IPPBX组网，实际上是区分为主系统，和分系统，主系统可以定义为一台服务器，也就是用来划分分机号码给分系统注册的，比如有四个分系统分别可以定义成6001、6002、6003、6004，本地的分机号码是8001，那么这四个分系统它们的分机号码打头，就不应该是6和8了，比如6002这台机器就可以定义成IP分机是2，本地分机是3，这样在6002这部电话交换机上进行注册，实际上6002是由主系统分配的用户的，根据呼入和呼出规则，它就可以直拨打8001的分机，或者是其它系统的分机。

主系统要有一个固定的IP地址的，分系统和主系统之间只要主系统有固定IP地址就可以的了，分系统是注册到主系统上的，它们之间是可以直接拨打分机号码的，可以为每个分系统定制呼入和呼出权限。

本页面内容，仅仅提供参数，并不做为技术依据，所以请你慎重采纳和使用，特别建议你在做参数之前，备份一份数据的，这样就算是系统损坏，仍然可以恢复到出厂设置的。
