赛纳国威WS824-2C前台专用电话机在线说明书

文章目录

按键功能说明

重拨键—用于外线重拨,拨号过程中也可作暂停键。闪断键—用于外线暂切,重听外线拨号音。

会议键—用于电话会议召集。WS824-2C

免提键—用于打开或关闭免提,同时启动摘机或挂机。保留键— 用于外线保留

转移键—用于设置免打搅或本机转移,也可作系统缩位拨号或本机记忆拨号。

静音键—用于打开或关闭自动、应答功能[此功能由主机决定,例如在WS824(3)&(10)型机上则此按键无效]。

箭头向上—用于话筒、免提、响铃音量的增大。

箭头向下—用于话筒、免提、响铃音量的减小。

传呼键—用于系统扩音传呼[此功能由主机决定,例如在WS824(3)&(10)型机上则此按键无效]。

转接键—用于内、外线来电呼叫转接到其它分机。也可作人工切换话务员或人工接听外线电话。

检查键—用于话机自检,及进入分机编程状态或系统编程状态。

清除键—用于清除编程和检查内容,也可用于退出分机编程状态或系统编程状态。

来电上翻键—用于查看来电显示号码往上翻查[此功能由主机决定]。
来电下翻键—用于查看来电显示号码往下翻查[此功能由主机决定]。

内线键—用于内线呼叫。

外线键—用于选取任意空闲外线。1-16号键—外线或内线直选键,也可编程为外线电话号码。

安装方法

专用话机的安装

用四芯线将WS824-2C型专用话机直接连至WS824集团电话系统中的内线混合端口,当专用话机备用的四芯连接线需加长或自制四芯接线时,应注意四芯线的顺序,中间两根为信号线,边部两根为数据线。四芯线的顺序如有错误,专用话机则不显示。另外压接水晶插头时必须使其接触良好、线序无误。线路长距离为0.5@双绞线不超过100米。

水晶头压接方法

压接水晶头时,连接线两端应断开与集团电话交换机的内线端口连接,以免导致短路,烧坏端口。

参考下图:rj11-4

1、黄 1、黄
2、绿 2、绿
3、红 3、红
4、黑 4、黑

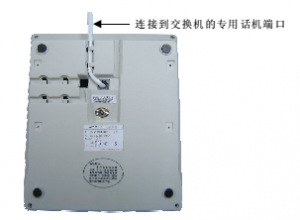

与交换机的连接

rj11-2

连接到交换机的专用话机端口

话机与手持话筒的连接方式

操作使用

专用话机键盘检查:

在挂机显示状态,按检查键一次,屏幕显示检查状态。此时逐一按键盘上的16个直选键,屏幕将显示该键所代表的功能。

专用话机键盘编程:

(专用话机上1-16号直选键所代表的功能可以更改)按检查键两次,屏幕显示分机编程状态,按所要更改的单键,再按分类代码,然后输入分机端口号、外线端口号或外线号码,设完后按保留键保存。

分类代码: 1:设置外线端口号2:设置分机端口号

设置外线号码(设外线号码时,必须在外线号前加9)

[WS824(3)&(10) 型机无此功能]

系统超过8条外线时,可将专用话机上9-16号键改为外线键其具体操作如下:

①专用话机空闲状态下,按两次检查键,进入键盘编程状态。

② 按需改编的单键,再按1。

③ 输入两位外线序号。

④ 按保留键,再按清除键,退出键盘编程。

5-2-2、把直选键定义为分机单键,其具体操作如下:

①专用话机空闲状态下,按两次检查键,进入键盘编程状态。

② 按需改编的直选键,再按2。

③ 输入目标分机的端口号。

④ 按保留键,再按清除键,退出键盘编程。

功能使用

来电接听

u 打入电话振铃,摘机通话。

外线呼叫

u摘机→听内线拨号音→拨“9”听外线送来的拨号音→再拨外线电话号码。
u摘机→听外线送来的按号音→再拨外线电话号码。

u摘机→听内线拨号音→按直选键的外线单键→外线送来拨号音→再拨外线电话号码。

u摘机→听内线拨号音→按外线键→外线送来拨号音→再拨外线电话号码。

内线呼叫

u 摘机→听内线拨号音→拨目的分机号码→听回铃音。

转接电话

u 振铃,摘机与呼入用户建立通话后,了解被叫的目标分机号码后直拨目标直选键单键或按“转接键”一次拨目标分机号码,呼入用户处于保留状态(听背景音乐),本机可以和被叫的分机通话,本机挂机即可把呼入用户的电话与目标分机接通。

传呼使用

[此功能由主机决定,例如WS824(3)&(10) 型机无此功能]

◆ 用户摘机听拨号音→拨“传呼键”→播放广播内容。

会议功能

u 用户摘机与外线(或分机通话)按会议键听拨号音后,拨加入会议的目标分机号码,通话后按“会议键”一次实现3方通话,如需增加人员则再按“会议键”一次,再拨加入会议的目标分机号,按“会议键”二次,继续增加会议人员,以此类推,多可增加到2外线6内线的8方会议。

多功能音量调节

u 多功能调节免提、手柄、铃声的音量。如在免提状态下调整免提的音量大小;手柄状态下调整手柄的音量大小;铃声状态下调整铃声的音量大小。

箭头向上  音量大

箭头向下  音量小      【在电话振铃时按键,就可感觉到音量的变化】

免提功能

u本机免提只能实现单方通话,用于拨号提示,接通后手柄摘机进行通话。

来电号码查询

u在专用话机挂机状态,直接按<来电上翻>键或< 来电下翻>键立即进入来电记录查询界面,显示新的来电号码。按检查键显示该

记录的来电时间日期和记录序号。继续按<来电上翻>键或<来电下翻>键,则显示下一个或上一个来电记录。显示来电号码时,按静音键清除所有来电记录。

u来电号码查询组数由主机决定,可利用上翻、下翻查询来电目标号码。此功能必须连接开通来电显示功能的集团电话系统,外线也必须开通来电显示功能才能正常使用。

说明:本站的技术类文章,均为内部学习交流使用,并不能代表产品厂家,或者是第三方的观点,非专业技术类人员,请勿对设备进行操作,以免造成设备不可使用。建议定期对设备数据进行备份并保存.
