国威WS824-5D/1/2/3主机结构安装图板卡分机板外线板E1板DTMF板安装说明

主控板：接插槽板右边第1槽位，主控板包含RS232接口(接小型呼叫软件)

WS824（5D）-1型板卡说明（如图）

音频板：接插槽板右边第2槽位，集成2路电脑话务员（6段共78秒录音时间）、RS232接口（接酒店管理软件）、传呼接口、外接音乐源接口（切换内外置背景音乐）、8路音频译码器。
语音信箱扩展板：接插槽板右边第3槽位（混合槽位），用于外线打入时进行语音留言。
OGM扩展板：接插槽板右边第3槽位（混合槽位）集成6路电脑话务员。
分机板：分机板分为三种 008C 、 008A和008L。008C 分机板上的 分机端口只能接普通话机， 008A 分机板 可以 接普通话 机也可接专用话机。008L分机板可以接普通话机也可以接带留言功能的普通话机。其中008C 板和008L板可以接插槽右边第 4至 21槽位 ，而
008A板只能接在插槽第4至13槽位上，多可接18块分机板。
DTMF板：提供8路音频译码器（动态共享方式）。接插槽板右边的第16至17槽位。
外线板：即800L板（接模拟中继的板卡），8路带来电显示检测的外线接口，只能接在插槽板右边第18至21混合槽位，其中第20和第21槽位为混合槽位可接E1板。
E1板：接E1（PRI或一号信令）数字中继的外线板，接插槽右边的混合槽的第20和21槽位。
整机配置方案说明：插槽板的第16至21槽位为混合槽位，分机端口的为144门，模拟中继为32路时分机端口可扩到112门，不可以接E1数字中继。当接一块E1数字中继板将不可以再扩展任何外线板或E1板，分机端口可扩到136门。(总端口容量168)

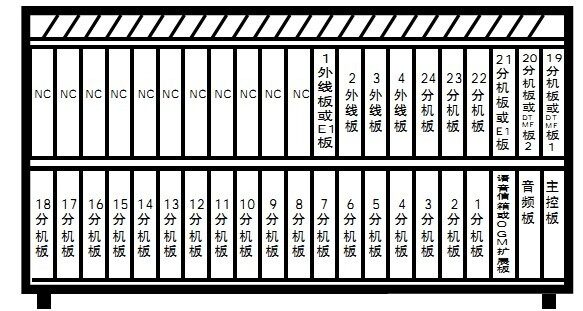

WS824（5D） -2 型安装结构示意图

 主机结构

2、WS824（5D）-2型主机板卡说明（如图）
主控板：接下层插槽板右边第1槽位，主控板包含RS232接口(接小型呼叫软件)。
音频 板： 接下层插 槽板 右边 第2槽 位， 集成 2路电脑 话务 员（ 6段共 78秒录音时 间）、
RS232接口 （ 接 酒 店管 理 软件 ）、 传呼 接口 、 外接 音 乐源 接口 （ 切 换 内外置 背景 音乐）、8路音频译码器。
语音信箱扩展板：接下层插槽板右边第3槽位（混合槽位），用于外线打入时进行语音留 言。 OGM扩展板：接板卡下层插槽 右边 第3槽位集成 六路电 脑话 务员（ 6段共 78秒录音 时 间）。
分机板：分机板分为三种 008C 、 008A和008L。008C 分机板上的分机端口只能接普通话机， 008A 分机板 可以 接普通话 机也可接专用话机。008L分机板可以接普通话机也可以接带留言功能的普通话机。其中008C 板和008L板可以接下层插槽右边第 4至 21槽位，上 层插槽右边第1至6槽位 。而008A板只能 接在第4至 13槽位上， 多可接24块分 机板。
DTMF板：提供8路音频译码器（动态共享方式）。接上层插槽板右边的第1至2槽位。
外线板：即800L板（接模拟中继的板卡），8路带来电显示检测的外线接口，只能接在上层插槽板右边第7至10混合槽位，其中第10槽位为混合槽位可接E1板。
E1板：接E1（PRI或一号信令）数字中继的外线板，接上层插槽右边混合槽的第10槽位。
整机配置方案说明：上层扩展槽右边的第1、2和10槽位为混合槽位，分机端口为192门，模拟中继 32 路时 ，不可以再接E1板。当接入一路E1板时不可以再接任何外线板。（总端口容量224门）

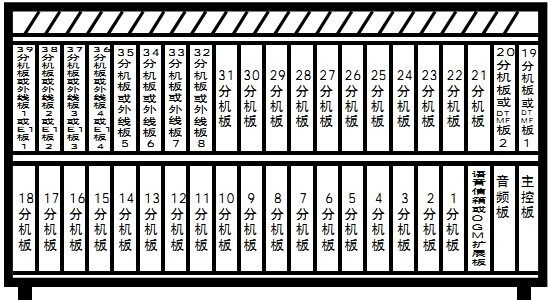

（三）WS824（5D） -3 型安装结构示意图
3、WS824（5D）-3型主机板卡说明（如图） 主控板：接下层插槽板右边第1槽位，主控板包含RS232接口(接小型呼叫软件)。 音频 板： 接下层插 槽板 右边 第2槽 位， 集成 2路电脑 话务 员（ 6段共 78秒录音时 间）、
RS232接口 （ 接 酒 店管 理 软件 ）、 传呼 接口 、 外接 音 乐源 接口 （ 切 换 内外置 背景 音 乐）、8路音频译码器。 语音信箱扩展板：接下层插槽板右边第3槽位（混合槽位），用于外线打入时进行语音留 言。 OGM扩展板：接板卡下层插槽 右边 第3槽位集成 六路电 脑话 务员（ 6段共 78秒录音 时 间）。
分机板：分机板分为三种 008C 、 008A和008L。008C 分机板上的 分机端口只能接普通
话机， 008A 分机板可以接普通话 机也可接专用话机。008L分机板可以接普通话机也可
安装说明

以接带留言功能的普通话机。其中008C 板和008L板可以接下层插槽右边第 4至 21槽位，上层插槽右边第1至21槽位。而008A板只能接在第4至13槽位上，多可接39块分机板。
DTMF板：提供8路音频译码器（动态共享方式）。接上层插槽板右边的第1至2槽位。外线板：即800L板（接模拟中继的板卡），8路带来电显示检测的外线接口，只能接在上层插槽板右边第14至21混合槽位，其中第18至21槽位为混合槽位可接E1板。
E1板：接E1（PRI或一号信令）数字中继的外线板，接上层插槽右边混合槽的第18至21槽位。
整机配置方案说明：上层扩展槽右边的第1、2、14至21槽位为混合槽位，分机端口 为312门，模拟中继64路时 ，不可以再接E1板。当接入四路E1板时不可以再接任何外线板。上层混合槽第18、19槽位接入E1板时，其它混合槽位仍可接板卡（总端口容量408门）
