自己动手制作3S软件的数据线,RS232接口标准数据线,无法通信可能就是它坏了

一般来讲,这个数据线RS232是和其它交换机的是一样的,只是松下的计费也是使用的这个标准,但是它的接线方法是不一样的,2和3对调、4和6对调、7和8对调,5号直连,国威的这个线,是2和3对调,5直连,没有4和6,7和8.

1、国威WS824 3S电脑管理软件系统RS232
2、与微机的接口是标准RS232(9针串口)接口
3、COM口(串口)数据线连接及制作方法:2-3、3-2、5-5
4、采用通讯协议:
波特率:可选(1200,2400,4800,9600)
数据位:固定为8
停止位:固定为1
校验类型:固定为无
5、无特殊命令
6、话单原始样本:
START 8001 01 2005-01-01 15:50 00:00:22 8885668000988 END
7、原始话单说明:
START 8001 01 2005-01-01 15:50 00:00:22 8885668000988 END
—– ——– —– ———- —– ——– —————- —
固定的 分机位 中继 开始日期 开始时间 通话时长 拨号位 结束

8、分机起始位:6 ;长度:8位;
9、拨号起始位:65;长度:24位;
10、通话时长起始位:52;长度:8位;
11、开始日期起始位:33;长度:10位;格式:年-月-日
12、开始时间起始位:44;长度:8位;格式:时:分:秒

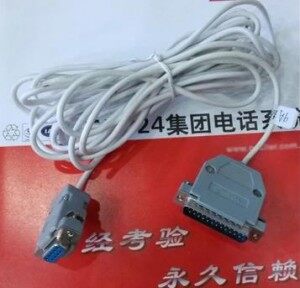

右侧的这根线,并不是实物哦。如果你需要数据线,我们可以为你找得到的,不过你得付费的,要数据线之前,先讲机器型号。机型不一样,数据线是不一样的,有RS232-RS232   还有RS232-RJ45,还有一种如上图的数据线的。

说明:本站的技术类文章,均为内部学习交流使用,并不能代表产品厂家,或者是第三方的观点,非专业技术类人员,请勿对设备进行操作,以免造成设备不可使用。建议定期对设备数据进行备份并安全保存.


我们在上海地区,提供各类电话交换机的销售、维护、设置各类参数,修改现有配置,增加外线板卡,分机板卡,提供旧型号的电源板。及设备组网,设置电脑话务员,设置单键导航等诸多功能。
